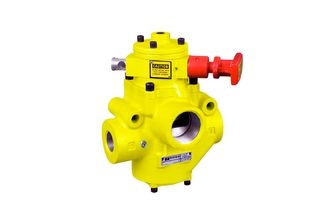

Manual Piloted Valves with L-O-X® Control

• Dễ dàng xác định bởi hình dạng độc đáo.
• Chỉ có thể khóa ở vị trí TẮT.
• Cổng xả lớn để giải phóng áp lực nhanh chóng.
• Đẩy / kéo đơn giản của tay cầm lớn màu đỏ giúp giảm lực tác động thủ công và vận hành dễ dàng.
• Cổng cảm biến áp suất cho phép cài đặt Chỉ báo bật lên hoặc Công tắc áp suất để xác minh áp suất được giải phóng.

• Kích thước cổng: G 1 đến G 1-1 / 2
• Nhiệt độ môi trường xung quanh / môi trường: + 4 ° C đến 80 ° C
• Flow Media: Khí nén, được lọc
• Áp lực vận hành:
• Thanh 1 đến G 1-1 / 2: 1-10
• G 1-1 / 2 đến G 2-1 / 2: 2-10 bar
• Vận hành bằng tay

KIỂM SOÁT MỞ
Với tay cầm màu đỏ được kéo ra, luồng khí phi công chảy đến đỉnh của pít-tông đang hoạt động, khiến nó mở ra cửa sổ bật vào. Cung cấp không khí sau đó chảy tự do từ đầu vào đến cửa ra, và cổng xả khí bị chặn. Một thám tử giữ tay cầm LOX ^® ở vị trí mở. Tay cầm được thiết kế không bị khóa ở vị trí mở, do đó cho phép tắt nhanh khi cần thiết.

KIỂM SOÁT ĐÓNG CỬA
Với một cú đẩy ngắn của tay cầm màu đỏ vào bên trong luồng không khí cung cấp bị chặn và không khí hạ lưu bị cạn kiệt qua cổng xả khí. Áp suất không khí trên đầu vào và ống xả khí thải tạo ra một lực đóng lớn. LOX ^® Van nên được khóa ở vị trí này để ngăn chặn tay cầm vô tình bị kéo ra ngoài khi có khả năng gây thương tích cho con người hoặc bảo dưỡng máy móc
